以C/C++语言为例，程序SI-NS图形化表达涉及语言选择结构、循环结构、及其它控制结构在内的7条语句和指令。
1、选择结构
（1）if语句
①if语句结构：

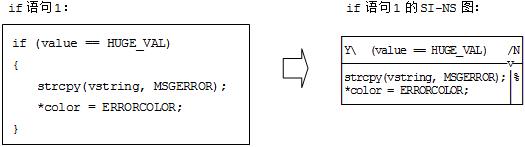

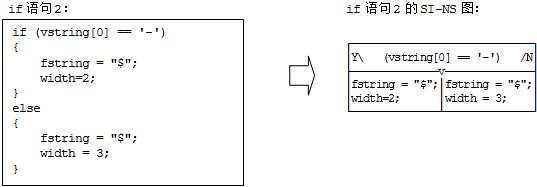

②if语句SI-NS图表达实例
（2）switch语句
①switch语句结构：

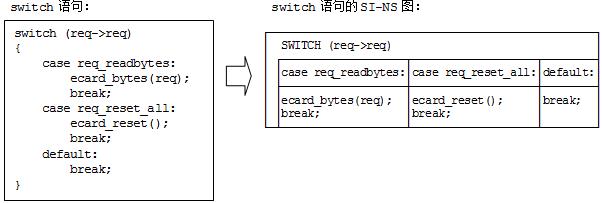

②switch语句SI-NS图表达实例
2、循环结构
（3）while语句
①while语句结构：

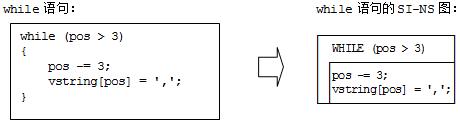

②while语句SI-NS图表达实例
（4）for语句
①for语句结构：

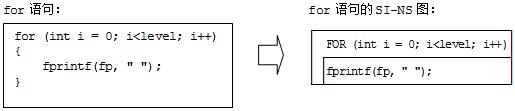

②for语句SI-NS图表达实例
（5）do while语句
①do while语句结构：

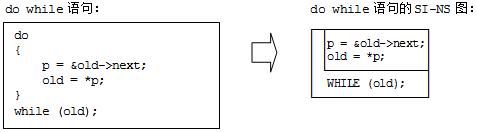

②do while语句SI-NS图表达实例
3、其它控制结构
（6）try语句
①try语句结构：

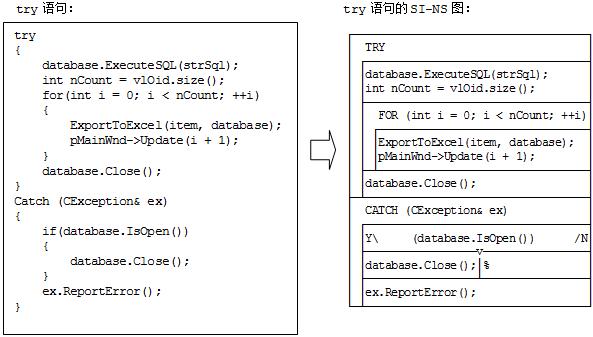

②try语句SI-NS图表达实例
（7）条件编译指令
条件编译指令是在编译前预先处理的指令，本身不属于C语言，也不参与编译。但它们也是一种控制结构，用来控制选择满足条件的一部分程序参与编译，另一部分不参与编译。为了用类似if语句的二维结构方式显示这种控制关系，思图程序开发维护工具软件也增加了对条件编译指令的处理。但前提是条件编译指令必须满足类似if语句的结构，不得破坏程序的整体结构关系。

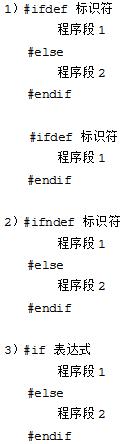

①条件编译指令有以下几种形式：
②条件编译指令SI-NS图表达实例

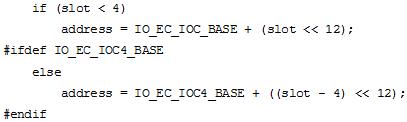

③以下程序段，由于条件编译指令#ifdef破坏了整体结构关系，因而无法将该程序段变换成SI-NS图
|
